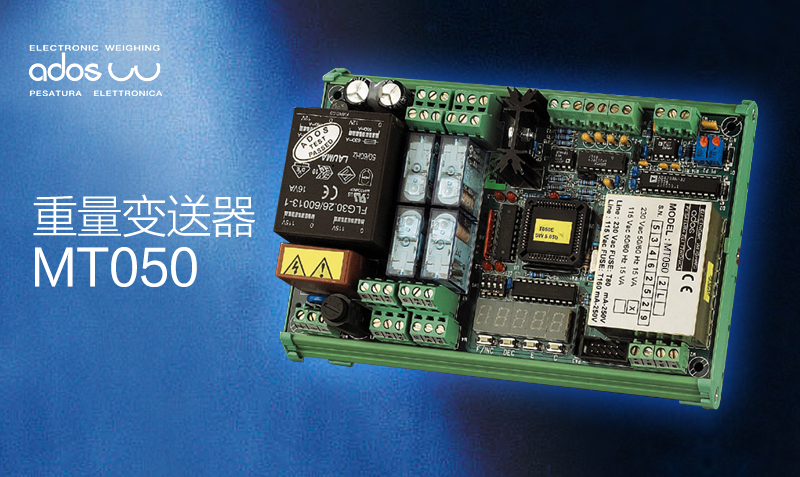

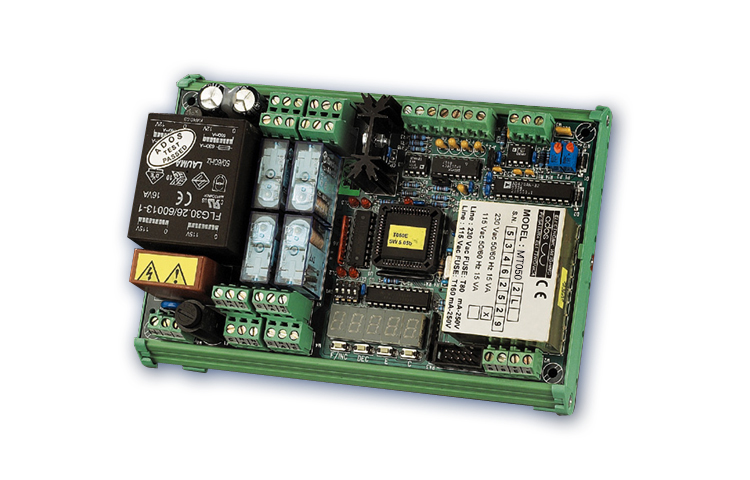

MT050 是一款采用微處理控制的重量變送器。用戶可借助儀表上多個按鍵和一個顯示單元進行參數設置和重量標定。兩個串行通訊接口，支持RS232或RS485通信。采用RS485通訊時多個儀表可組網連接。通過IPBUS1網關還可實現MODBUS和Profibus DP通訊。單個儀表提供一個或4個（可選）報警點，每個報警點均可設置不同報警功能。提供1路模擬量輸出（0-10Vdc或4-20mA）。在過載控制模式(選項)，儀器可以作為安全設備與第1類相關聯(UNI EN 954-1 12-98規范)。
●技術特性
ü 更高的運行安全性。儀表內部集成自診斷功能，當檢測到故障時儀表將切換到安全條件，并斷開報警繼電器；
通過主板上的狀態指示燈判斷儀表工作狀態。每秒一閃代表正常工作裝，2秒一閃代表儀表正處于參數設置狀態。
如果指示燈常亮或常滅表示儀表工作異常。儀表實時檢測傳感器連線，無論短路或斷路都發出錯誤信息。
ü 5段曲線線性化處理，減小機械干擾引起的測量誤差，提高系統總測量精度。
ü 儀表有三種工作模式- “獨立方式”、“單小車或雙小車互聯方式”、”雙小車起重機模式“
●典型應用
ü重量變送器
ü起重機/升降設備過載控制
●技術參數
顯示分度數 e | Max 1000 |
顯示增量值 | 1 -2 – 5 – 10 – 20 - 50 |
小數點位數選擇 | 0 – 0.0 – 0.00 – 0.000 – 0.0000 |
輸入信號靈敏度 | 0.8 μV/e |
測量范圍 | 0.5 .. 2.5 mV/V |
測量精度 | 0.01%F.S |
線性誤差 | 0.01%F.S |
溫漂系數 | 0.005%F.S/℃ |
可接傳感器數量 | 最多8個350歐姆傳感器 |
電橋激勵電壓 | 8 Vdc |
傳感器接線 | 4線制 |
測量速率 | 56 Hz（無濾波時） |
A/D轉換 | 24位精度，16777216刻度 |
信號濾波 | 5種可選低通濾波 |
多段線性標定 | 5點 |
工作電源 | 230Vac – 50..60Hz(標準產品)，功耗10VA |
工作溫度 | -10 .. +40℃ （存放溫度：-20 .. +70℃） |
人機接口 | 5個紅色LED顯示，字符高度7.6mm，4個操作鍵 |
通訊接口 | 主接口：RS232 – RS485，從接口：RS232（單向傳輸） 通訊速率：1200–2400–4800–9600（主接口），1200（從接口） 傳輸協議：MODBUS-RTU, ASCII-ADOS PROFIBUS-DP (可選) |
數字輸出 | 1個繼電器（標準型號）/4個繼電器（L型號） 接點負載1A@230Vac |
模擬量輸出 | 4-20mA （Max 500ohm）或0-10Vdc（Min 10Kohm） |

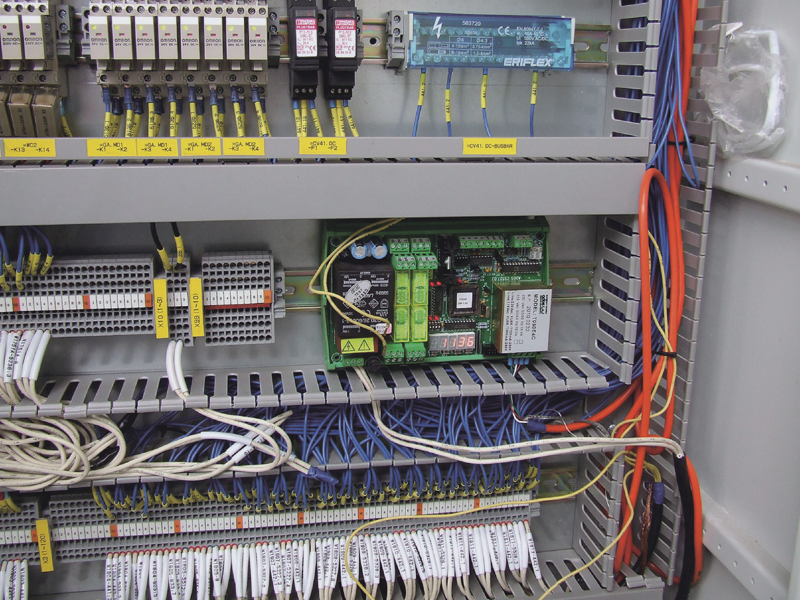

安裝方式 | 導軌式安裝 |
重量 | 1.5kg |
防護等級 | IP20 |
●外形尺寸
